产品概述
上海自龙阀门制造有限公司生产的ZMA(B)M型气动薄膜套筒调节阀普遍使用的一种气动执行器，它采用平衡式阀芯结构，轴向不平衡力小，稳定性好，阀杆不易产生振动，允许压差大、噪声低、流通能力较大、适应性强而使于流量大、压差大、泄漏量要求不高的场合(在大部分应用场合可代替单、双座调节阀)。当采用软密封或硬密封结构时，特别适用于即要求调节又要求切断的多用途场合。
适用范围
适用于-20～200(常温型)、-40～+250、-40～250（中温型）如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。
结构
| 公称通径mm | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | | 额定流量系数kv | 2;3.2
5;8;10 | 25
16
| 40
25 | 63
40 | 100
63 | 155
100 | 370
250 | 580
400 | 900
630
| 1300
1000 | | 公称压力MPa | 0.6 6.4 | | 行 程mm | 16 | 25 | 40 | 60 | 100 | | 流量特性 | 直线 等百分比 | | 介质温度℃ | -20～200、-40～+250(常温型) -40～315（中温型） | | 法兰尺寸 | 铸铁法兰尺寸按JB79-59，铸钢法兰尺寸按JB79-59 | | 法兰型式 | 法兰密封面按JB77-59，其中铸钢法兰按光滑式，铸钢法兰按凹式 | | 阀体材质 | HT200,ZG230-450、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti | | 阀体材质 | ZMA(B)M:1Cr18Ni9;ZMA(B)M2;阀塞密封面嵌聚四氟乙烯
ZMA(B)M3 ：阀塞密封面堆焊硬质合金 | | 上阀盖型式 | 普通式（常温型），热片式（中温型） | |
| 型 号 | ZHA(B)-2 | ZHA(B)-3 | ZHA(B)-4 | ZHA(B)-5 | ZHA(B)-6 |
| 有效面积cm2 | 280 | 400 | 630 | 1000 | 1600 |
| 行 程mm | 16 | 25 | 40 | 60 | 60 |
| 弹簧范围KPa | 20～100；40～200、20～60、60～100、80～240 |
| 项目 | 指标值 |
| 基本误差％ | 不带定位器 | ±5.0 |
| 带定位器 | ±1.0 |
| 回差％ | 不带定位器 | 3.0 |
| 带定位器 | 1.0 |
| 死区％ | 不带定位器 | 3 |
| 带定位器 | 0.4 |
| 允许泄漏量L/h | 5×10-3×阀额定容量 |
供气压力
MPa | 弹簧压力
KPa | 公称通径 |
| 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 |
| 0.14 | 20-100 | 4.3 | 3.9 | 3.9 | 4.3 | 3.3 | 2.7 | 1.8 | 1.3 | 1.3 | 1.1 |
| 0.24 | 40-200 | 8.6 | 7.8 | 7.8 | 8.6 | 6.6 | 5.4 | 3.6 | 2.6 | 2.6 | 2.2 |
| 注：使用条件为阀杆在介质流出端关闭时P2=0状态下。 |
| 定位器 限位开关 电/气转换器 手轮 压力表 电磁阀 空气过滤减压器 |
| 零件名称 | 材料 | 温度范围 | 备注 |
阀 体
上下阀盖 | HT200 | -20～200℃ | |
| ZG230-450 | -40～450℃ | |
| ZG1Cr18Ni9Ti | -250～550℃ | |
| 阀塞、套筒、阀杆 | 1Cr18Ni9 | -250～550℃ | |
| 上下膜盖 | A3钢板 | | |
| 支架、顶盘 | HT200 | | |
| 压缩弹簧 | 60Si2Mn | | |
| 波纺薄膜 | 5806胶夹480D尼龙66网眼布 | | |
| 填料 | 聚四氟乙烯 | -40～200℃ | |
| 碳纤维 | -120～350℃ | |
| 柔性石墨 | -200～600℃ | |

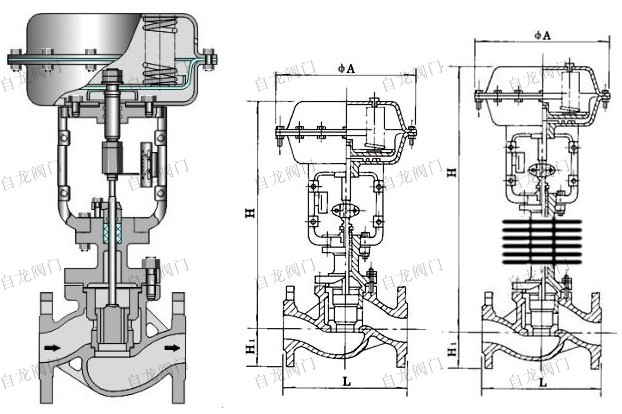

公称通径
DN | 行
程 | L | H | H1 |
| PN MPa | 常温型 | 中温型 |
| 1.6 | 6.4 | 气开 | 气关 | 气开 | 气关 |
| 25 | 280 | 185 | 200 | 714 | 672 | 867 | 825 | 110 |
| 40 | 325 | 220 | 235 | 825 | 773 | 974 | 922 | 131 |
| 50 | 325 | 250 | 265 | 825 | 773 | 974 | 922 | 131 |
| 65 | 410 | 275 | 295 | 1141 | 1043 | 1300 | 1202 | 171 |
| 80 | 410 | 300 | 320 | 1158 | 4060 | 1326 | 1228 | 189 |
| 100 | 410 | 380 | 400 | 1200 | 1102 | 1367 | 1269 | 209 |
| 150 | 495 | 530 | 550 | 1471 | 1348 | 1696 | 1575 | 275 |
| 200 | 600 | 780 | 810 | 2081 | 1895 | 2316 | 2130 | 390 |
| 250 | 600 | 780 | 810 | 2081 | 1895 | 2316 | 2130 | 390 |
| 300 | 600 | 880 | 950 | 2195 | 2010 | 2431 | 2245 | 450 |
产品图片、参数仅供参考，实际参数以上海自龙阀门制造有限公司产品为准，咨询热线：021-5160 1991
