产品概述

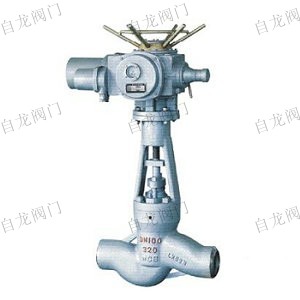

上海自龙阀门制造有限公司生产的电动截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。截止阀只适用于全开和全关，不允许作调节和节流。
适用范围
1.可以安装在管道的任何位置上，介质从下往上流。
2.不锈钢截止阀适用于各类腐蚀性介质的管道上，有良好的防腐性、足够的强度。
3.合金钢截止阀适用于耐高温的蒸汽、油品管道上，具有耐高温特点.
结构
| 型号 | DN | d | L | L1 | L2 | H | 电装型号 |
| J961Y-250 | 20 | 19 | 150 | 363 | 197 | 576 | DZW15 |
| 25 | 22 | 180 | 363 | 197 | 590 | DZW15 |
| 32 | 26 | 180 | 363 | 197 | 606 | DZW15 |
| 40 | 36 | 250 | 363 | 197 | 722 | DZW20 |
| 50 | 42 | 250 | 363 | 197 | 722 | DZW30 |
| 65 | 56 | 340 | 473 | 277 | 1060 | DZW45 |
| 80 | 80 | 390 | 526 | 283 | 1280 | DZW90 |
| 100 | 84 | 480 | 526 | 283 | 1290 | DZW90 |
| J961Y-320 | 20 | 19 | 150 | 363 | 197 | 276 | DZW15 |
| 25 | 22 | 180 | 363 | 197 | 590 | DZW15 |
| 32 | 26 | 180 | 363 | 197 | 606 | DZW15 |
| 40 | 36 | 250 | 363 | 197 | 722 | DZW20 |
| 50 | 42 | 250 | 363 | 197 | 722 | DZW30 |
| 65 | 60 | 470 | 526 | 283 | 1140 | DZW90 |
| 80 | 80 | 570 | 526 | 283 | 1350 | DZW120 |
| 100 | 96 | 660 | 554 | 609 | 1500 | DZW180 |
| J961Y-P57170V | 20 | 19 | 150 | 363 | 197 | 576 | DZW15 |
| 25 | 22 | 180 | 363 | 197 | 590 | DZW15 |
| 32 | 26 | 180 | 363 | 197 | 606 | DZWl5 |
| 40 | 36 | 250 | 363 | 197 | 722 | DZW20 |
| 50 | 42 | 250 | 363 | 197 | 722 | DZW30 |
| 65 | 60 | 762 | 526 | 283 | 1543 | DZW90 |
| 80 | 74 | 864 | 526 | 283 | 1790 | DZWl20 |
| 100 | 88 | 965 | 554 | 309 | 1890 | DZWl80 |
PN25.0MPa-32.0MPa P54100V-P54170V
规格主要尺寸
| 型号 | DN | d | L | H | D0 |
| J61Y-250 | 10 | 10 | 110 | 230 | 140 |
| 20 | 19 | 150 | 272 | 180 |
| 25 | 22 | 180 | 308 | 230 |
| 32 | 26 | 180 | 308 | 230 |
| 40 | 36 | 250 | 493 | 320 |
| 50 | 42 | 250 | 493 | 320 |
| 65 | 56 | 340 | 775 | 460 |
| 80 | 64 | 390 | 848 | 510 |
| 100 | 84 | 480 | 910 | 560 |
| J61Y-P54100V | 10 | 12 | 110 | 170 | 160 |
| 20 | 23 | 150 | 270 | 200 |
| 25 | 27 | 180 | 270 | 200 |
| 32 | 32 | 180 | 365 | 240 |
| 40 | 36 | 250 | 493 | 320 |
| 50 | 45 | 350 | 580 | 320 |
| 65 | 57.6 | 430 | 602 | 360 |
| 80 | 74 | 470 | 660 | 500 |
| 100 | 84 | 480 | 910 | 560 |
| J61Y-320 J61Y-P54140V | 10 | 10 | 1lO | 230 | 140 |
| 20 | 19 | 150 | 272 | 180 |
| 25 | 22 | 180 | 308 | 240 |
| 32 | 26 | 180 | 308 | 240 |
| 40 | 36 | 250 | 493 | 320 |
| 50 | 42 | 250 | 493 | 320 |
| 65 | 60 | 470 | 895 | 560 |
| 80 | 80 | 570 | 1085 | 700 |
| 100 | 96 | 660 | 1045 | 700 |
| J61Y-P67170V | 10 | 10 | 110 | 230 | 140 |
| 20 | 19 | 150 | 272 | 180 |
| 25 | 22 | 180 | 308 | 240 |
| 32 | 26 | 180 | 308 | 240 |
| 40 | 36 | 250 | 493 | 320 |
| 50 | 42 | 250 | 493 | 320 |
| 65 | 60 | 762 | 1155 | 610 |
| 80 | 74 | 864 | 1315 | 900 |
| 100 | 88 | 965 | 1475 | 900 |
产品图片、参数仅供参考，实际参数以上海自龙阀门制造有限公司产品为准，咨询热线：021-5160 1991
