不锈钢涡轮法兰球阀Q341F、PPL、W、Y
所属系列: 不锈钢球阀
名    称: 不锈钢涡轮法兰球阀Q341F、PPL、W、Y
型    号: Q341F、PPL、W、Y

销售电话:021- 5160 1991

图文传真:021- 5168 6760

点击这里给我发消息 点击这里给我发消息

【产品说明】

  上海自龙阀门制造有限公司生产的Q341F不锈钢涡轮法兰球阀(Q341F、PPL、W、Y):蜗杆传动、法兰连接、浮动球直通式结构形式,阀座密封面材料为PTFE、增强 PTFE塑料(Q341F)、金属堆焊钴基(Q341Y),公称压力 PN16~PN40,阀体材料为WCB、CF8、CF8M的球阀,适用于水、蒸汽、油品、液化气、天然气、煤气、硝酸、醋酸、氧化性介质、尿素等多种介质

【性能参数】

不锈钢法兰球阀型号 PN 工作压力 /MPa 适用温度 /℃ 适用介质
Q341F-16C 16 1.6 ≤180 水、气、油
Q341F-25 25 2.5
Q341F-40 40 4.0
Q341Y-16C 16 1.6 ≤425 水、气、油含颗粒介质
Q341Y-25 25 2.5
Q341Y-40 40 4.0
Q341F-16P 16 1.6 ≤180 硝酸类
Q341F-25P 25 2.5
Q341F-40P 40 4.0
Q341Y-16P 16 1.6 ≤450 水、气、油含颗粒介质
Q341Y-25P 25 2.5
Q341Y-40P 40 4.0
Q341F-16R 16 1.6 ≤180 硝酸类
Q341F-25R 25 2.5
Q341F-40R 40 4.0
Q341Y-16R 16 1.6 ≤450 水、气、油含颗粒介质
Q341Y-25R 25 2.5
Q341Y-40R 40 4.0

【执行标准】

设计、制造标准:GB/T12273
结构长度标准:GB/T12221
连接法兰标准:JB/T9.1~79.4、GB/T9113.1~9113.4
阀门检查和试验标准:ISO5208

【零件材料】
阀体 阀杆 密封面 填料
WCB

2Cr13
304
316
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti

PTFE、增强 PTFE PTFE
金属堆焊钴基 柔性石墨
CF8 304 PTFE、增强 PTFE PTFE
金属堆焊钴基 柔性石墨
CF8M 316 PTFE、增强 PTFE PTFE
金属堆焊钴基 柔性石墨
【外形尺寸】
DN L D N 重量/kg
125 320 245 542 110
150 360 280 572 130
200 457 335 638 200
250 533 405 828 245
300 610 460 948 500

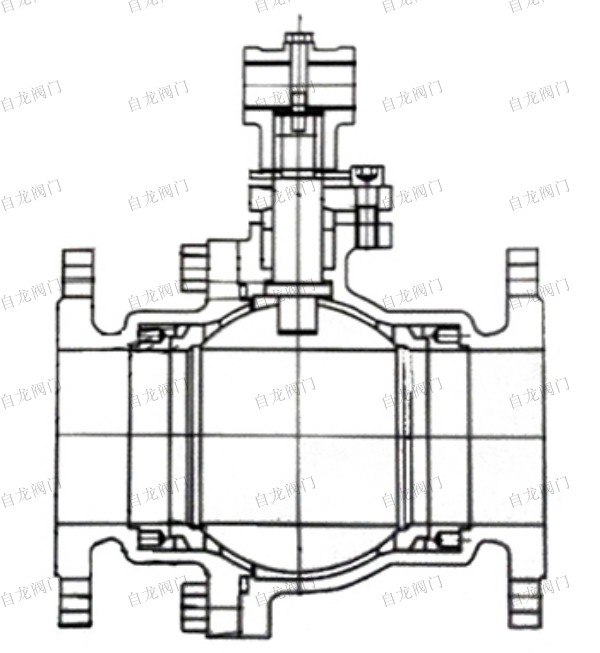

【结构示意图】

声明:本文中所有文字、数据、图片均只适用于参考,性能参数、结构尺寸参数、价格等详情,请联系上海自龙阀门制造有限公司,电话021-5160 1991 。
