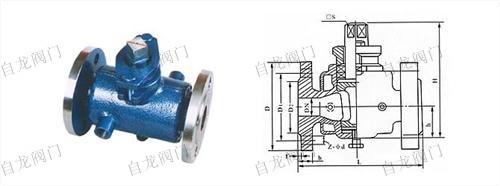

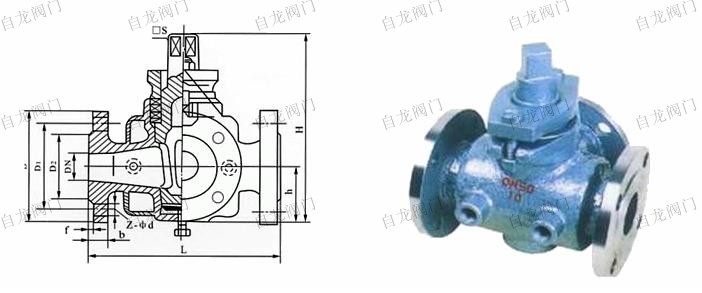

二通/三通保温旋塞阀BX43WBX44W原理 上海自龙阀门厂--专业生产二通/三通保温旋塞 上海自龙阀门制造有限公司是一家专业生产也设计保温旋塞的生产厂家，专业生产二通/三通保温旋塞，质量优良，价格合理，产品远销海外。 一、保温旋塞的组成结构 二通/三通保温旋塞阀又称夹套旋塞阀由于常用于沥青管道又称沥青阀，是在普通二通/三通旋塞阀的基础上，在旋塞阀阀体外部焊装金属夹套。在阀体两测装有夹套接口，可涵入蒸气或其它过热气体，以保护阀内介质不会在常温下凝固或结晶。同一规格口径的情况下，保温旋塞阀的连接尺寸要比普通旋塞阀大一到两个规格。   于普通的开关型阀门相比，保温阀门阀体有两个热源接入口，接入热源后，可以帮助管道中的介质进行加热。这就是保温旋塞与其他阀门不同的地方。 二、保温旋塞的优势 较比其他的保温阀门，保温旋塞是锥形阀塞，通道成梯形。这些形状使旋塞阀的结构变得轻巧，但同时也产生了一定的损失。旋塞阀最适于作为切断和接通介质以及分流适用，但是依据适用的性质和密封面的耐冲蚀性，有时也可用于节流。由于旋塞阀密封面之间运动带有擦拭作用，而在全开时可完全防止与流动介质的接触，故它通常也能用于带悬浮颗粒的介质。旋塞阀的另一个重要特性时它易于适应多通道结构，以致一个阀可以获得两个、三个，甚至四个不同的流道。这样可以简化管道系统的设计、减少阀门用量以及设备中需要的一些连接配件。旋塞阀广泛地应用于油田开采、输送和精练设备中，同时也广泛用于石油化工、化工、煤气、天然气、液化石油气、暖通行业以及一般工业中。 三、尺寸 | 型号 | 公称压力
PN(MPa) | 试验压力PS(MPa) | 工作压力
P(MPa) | 适用介质 | 工作温度
（℃） | | 壳体 | 密封 | | BX43W-1.0P | 1.0 | 1.5 | 1.1 | 1.0 | 硝酸类等 | ≤100 | | BX43W-1.0C | 1.0 | 1.5 | 1.1 | 1.0 | 非腐蚀、弱腐蚀 | ≤100 | | 口径(DN) | L | D | D1 | D2 | z-Φd | | 20 | 150 | 105 | 75 | 55 | 4-Φ14 | | 25 | 160 | 115 | 85 | 65 | 4-Φ14 | | 32 | 190 | 135 | 100 | 78 | 4-Φ18 | | 40 | 200 | 145 | 110 | 85 | 4-Φ18 | | 50 | 220 | 160 | 125 | 100 | 4-Φ18 | | 65 | 280 | 180 | 145 | 120 | 4-Φ18 | | 80 | 300 | 195 | 160 | 135 | 4-Φl8 | | 100 | 340 | 215 | 180 | 155 | 8-Φ18 | | 125 | 350 | 245 | 210 | 185 | 8-Φ18 | | 150 | 400 | 280 | 240 | 210 | 8-Φ18 | | 200 | 450 | 335 | 295 | 265 | 8-Φ23 | | 零件名称 | 阀体、塞子 | 填料 | | BX43W-1.0P
BX43W-1.0R | 不锈钢 | 石墨盘根 | | BX43W-1.0C | 铸钢 | | 口径(DN) | L | D | D1 | D2 | z-Φd | | 20 | 150 | 105 | 75 | 55 | 4-Φ14 | | 25 | 160 | 115 | 85 | 65 | 4-Φ14 | | 32 | 190 | 135 | 100 | 78 | 4-Φ18 | | 40 | 200 | 145 | 110 | 85 | 4-Φ18 | | 50 | 220 | 160 | 125 | 100 | 4-Φ18 | | 65 | 280 | 180 | 145 | 120 | 4-Φ18 | | 80 | 300 | 195 | 160 | 135 | 4-Φl8 | | 100 | 340 | 215 | 180 | 155 | 8-Φ18 | | 125 | 350 | 245 | 210 | 185 | 8-Φ18 | | 150 | 400 | 280 | 240 | 210 | 8-Φ18 | | 200 | 450 | 335 | 295 | 265 | 8-Φ23 | 我公司专业生产与设计各类保温阀门执欢迎来电询问：021-5160 1991 www.zlfmv.com
|
