倒流防止器和止回阀的区别
文: 来源: 时间:2016-04-30 10:27:33

上海自龙阀门厂讲堂



倒流防止器和止回阀的区别



一、什么是倒流防止器

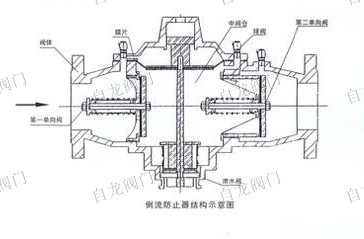

   上海自龙阀门制造有限公司生产的DF41X倒流防止器工作原理是利用介质流过进水止回阀时因机械阻力和过流水头损失而减压,使进口压力高于泄水阀腔的压力,而泄水阀膜片上部的压力为进口压力,膜片上部压力大于泄水阀腔和弹簧阻力,泄水阀维持关闭,介质正常流动,当进口压力与泄水阀腔的压力差小于0.02Mpa时,介质处于倒流的临界状态,这时泄水阀膜片上部压力小于泄水阀腔和弹簧的压力,泄水阀自动开启,将倒流介质排出管外,同时大量空气进入阀腔,形成空气隔断,杜绝介质倒流,大于0.02Mpa时泄水阀自动关闭。阀后管网水压升高超过阀前进水端水压时,如第二单向止回阀密封完好,水体不会倒流,此时泄水阀关闭不泄水,当第二单向止回阀密封失灵产生渗漏时,泄水阀开启排水泄压。









二、倒流防止器的适用范围



  DF41X倒流防止器主要用于城市供水等供水单位向一般污染单位供水时严格限定管道中的压力水只能单向流动的水力控制组合装置。它的功能是在任何工况下绝对防止管道中的介质倒流或虹吸倒流,以达到避免倒流污染的目的。常用于对水质要求严格的管路设备。









三、倒流防止器和止回阀的区别



   1.功能方面


   止回阀的作用主要是保证水可以单向流动.防止水的倒流.但无防污性能,一旦密封失效,就会造成回流污染事故的发生.
倒流防止器的主要功能:在管道交叉连接时,严格保证不产生水的倒流,即使阀门内部所有可能的密封全部失效,仍能确保不发生回流污染.是管道内水质安全的专用保护设备.

  2.结构方面
  止回阀只有单级密封止回结构,结构长度小,自重轻
  倒流防止器包含有两级密封装置+自动感应的泄水器,外形笨重.

  3.使用场合
  倒流防止器:一般设置在管道交叉连接时,不同水质之间要求不允许发生回流污染的场合.
(详见GB50015-2003建筑给水排水设计规范  强制性条款第3.2.5条的规定)
该规范第3.4.7条  装有倒流防止器的管段,不需要在再止回阀
  4.水头损失值方面
  止回阀的水头损失 一般小于0.02MPa,
  减压型倒流防止器的水头损失 :一般在0.07-0.10MPa   当水头损失低于0.05MPa时,隔断的安全可靠性就不能得到保证.
  5.理想的倒流防止器产品:
  低阻力:其水头损失小于0.03MPa,和止回阀差不多;.
  同时隔断可靠安全 ,外形小,自重轻.



  总结:

  简而言之,倒流防止器与止回阀最大的区别就是倒流防止器在防止水倒流的同时可以防止阀腔内的水倒流,大大的提升了回水造成的水源污染,倒流防止器的存在,使得在城市管网复杂的现在水质得以保证,阀体本身的自排球阀,更可以检测和监控水质的情况,而普通的止回阀则没有这样的功能。如有其他疑问欢迎来电自龙阀门询问。021-5160 1991 www.zlfmv.com
